Как работи процесорът? Подробно обяснение – от инструкциите до ядрата, кеш паметта и GHz

Процесорът е един от най-важните компоненти във всеки съвременен компютър, лаптоп, смартфон и сървър. Той изпълнява инструкциите на програмите, координира обработката на данни и работи с оперативната памет, видеокартата и останалите компоненти.

Когато отворите браузър, стартирате игра, обработвате снимка, гледате видео или просто преместите курсора, зад това привидно обикновено действие стоят огромен брой операции, изпълнявани с изключително висока скорост.

Често процесорът се нарича „мозъкът на компютъра“. Това сравнение е удобно, но не е достатъчно. В действителност CPU е сложна електронна система, която извлича инструкции, декодира ги, планира изпълнението им, обработва данни и връща резултати — милиарди пъти в секунда.

Какво представлява процесорът?

Процесорът, или CPU – Central Processing Unit, е интегрална електронна схема, предназначена да изпълнява инструкции и да обработва данни.

В най-общ смисъл CPU извършва три основни типа дейности:

• математически изчисления;
• логически операции;
• управление на движението и обработката на данни.

Ако програма трябва да събере две числа, процесорът изпълнява инструкция за събиране. Ако трябва да провери дали едно число е по-голямо от друго, CPU извършва логическо сравнение. Ако резултатът определя коя част от програмата да бъде изпълнена, процесорът променя последователността на инструкциите.

Как софтуерът се превръща в инструкции?

Процесорът не разбира директно програмен код, написан на C++, Rust или друг език от високо ниво. Той работи с машинни инструкции.

Компилаторът преобразува програмния код в инструкции, които конкретната процесорна архитектура може да изпълни. Наборът от инструкции се нарича Instruction Set Architecture, или ISA.

Понятия като x86, x86-64 и ARM описват именно такива архитектури. Те определят „езика“, който процесорът разбира.

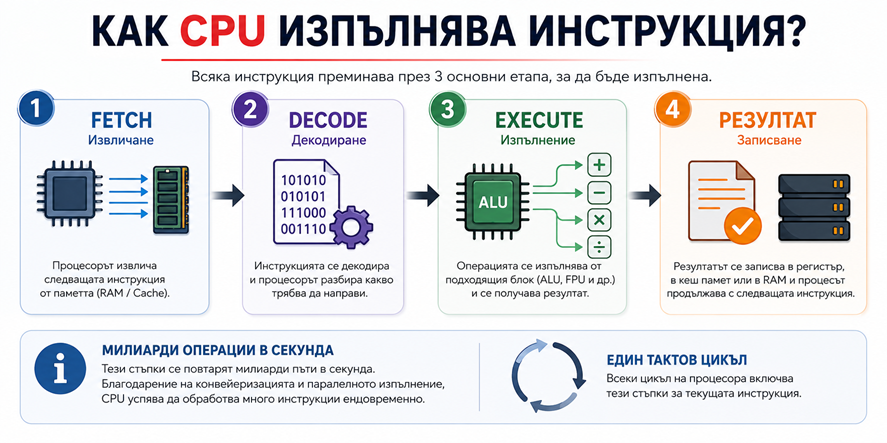

Как CPU изпълнява инструкция?

Класическият модел се описва с три стъпки: Fetch → Decode → Execute.

1. Fetch – извличане

Процесорът извлича следващата инструкция. Тя може да се намира в кеш паметта или, при липса, да бъде заредена от по-бавно ниво на паметта.

2. Decode – декодиране

Декодиращите блокове определят каква операция трябва да бъде изпълнена: събиране, сравнение, зареждане, запис или прехвърляне към друга част от програмата.

3. Execute – изпълнение

Операцията се изпраща към подходящ изпълнителен блок — ALU, FPU, блок за зареждане и запис или специализиран векторен блок.

Транзисторите – градивните елементи

В основата на всеки процесор са милиарди транзистори. Опростено казано, транзисторът е миниатюрен електронен превключвател.

Чрез комбинации от транзистори се изграждат логически елементи, а от тях — регистри, кеш памет, аритметични блокове, контролни блокове и цели ядра.

Броят транзистори не е директна мярка за производителност. Част от тях могат да бъдат използвани за повече кеш, интегрирана графика, I/O функционалност или специализирани ускорители.

Какво е процесорно ядро?

Ядрото е самостоятелна изчислителна част на процесора, способна да изпълнява инструкции.

Повече ядра дават повече хардуерни ресурси за паралелна обработка, но 8 ядра не означават автоматично два пъти по-висока производителност спрямо 4 ядра.

Софтуерът трябва да може да раздели работата на паралелни задачи. Рендериране, видеообработка, компилиране и виртуализация обикновено се възползват добре от повече ядра.

P-cores и E-cores

Някои съвременни процесори използват хибридна архитектура:

• P-cores — оптимизирани за висока производителност и тежки задачи;
• E-cores — оптимизирани за ефективност и паралелни фонови задачи.

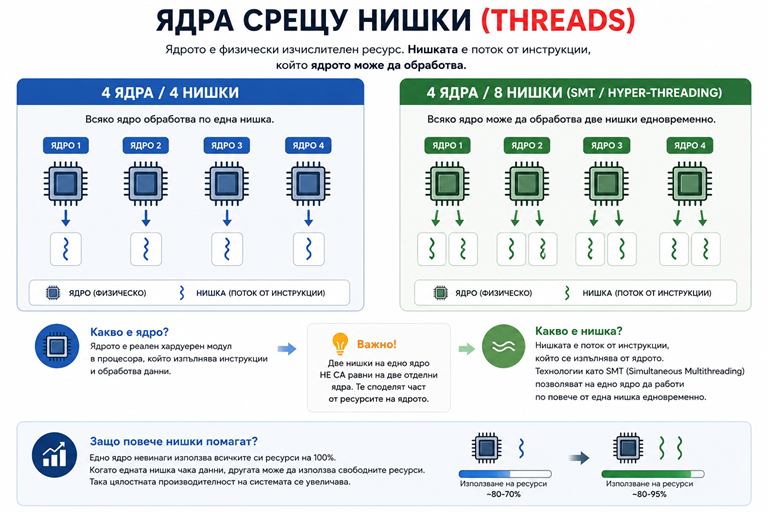

Какво са нишките?

Ядро и нишка не са едно и също. Физическото ядро е реален хардуерен ресурс, а нишката е поток от инструкции.

При Simultaneous Multithreading – SMT едно ядро може да обработва повече от една хардуерна нишка.

Процесор с 8 ядра и 16 нишки не разполага с 16 физически ядра. Втората нишка използва част от иначе свободните ресурси на същото ядро.

GHz и IPC – защо честотата не е всичко?

GHz означава милиарди тактови цикли в секунда. При 5 GHz говорим за приблизително пет милиарда цикъла в секунда.

Но по-високата честота не гарантира по-висока производителност. Важно е и колко полезна работа се извършва във всеки цикъл.

IPC – Instructions Per Cycle описва приблизително колко инструкции могат да бъдат изпълнени за цикъл.

Процесор на 4.5 GHz с по-високо IPC може да бъде по-бърз от процесор на 5 GHz с по-ниска ефективност.

Какво е Boost Clock?

Съвременните процесори динамично променят честотата си според натоварването, температурата, консумацията и броя активни ядра.

Максималната boost честота не означава, че всички ядра работят постоянно на тази стойност.

При достигане на температурни или енергийни ограничения CPU може да намали честотата си. Това се нарича throttling.

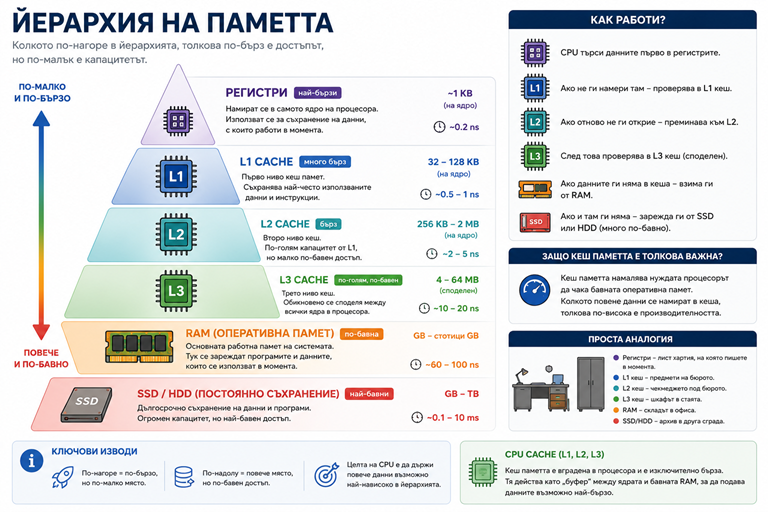

Какво е кеш паметта?

Процесорът е много по-бърз от RAM. Ако постоянно чакаше данни директно от оперативната памет, голяма част от производителността щеше да бъде загубена.

Затова CPU използва няколко нива кеш:

• L1 — най-малък и най-бърз;
• L2 — по-голям, но малко по-бавен;
• L3 — значително по-голям и често споделен между ядрата.

Когато необходимите данни са в кеша, имаме cache hit. Ако не са, имаме cache miss и CPU трябва да ги потърси в по-бавно ниво.

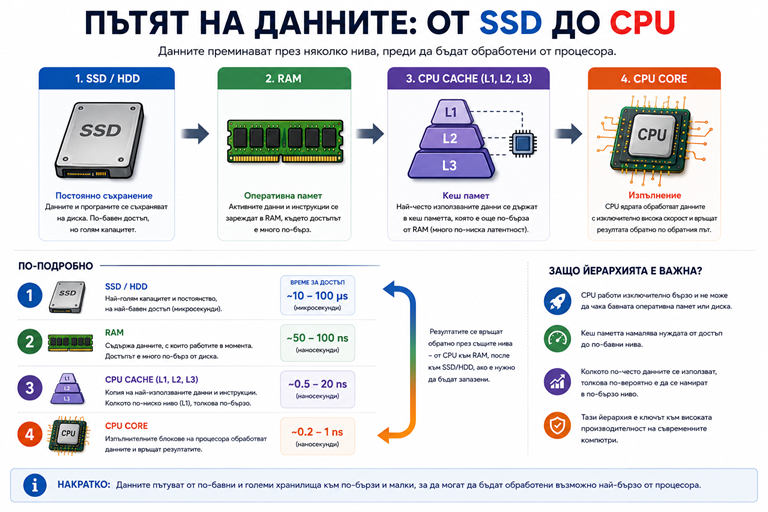

Как CPU комуникира с RAM?

Когато стартирате програма, необходимите данни се зареждат от SSD в оперативната памет.

Опростеният път е: SSD → RAM → CPU Cache → CPU Core.

CPU постоянно чете, обработва и записва данни. Значение имат скоростта на RAM, латентността, контролерът на паметта и кеш архитектурата.

Повече RAM не прави автоматично CPU по-бърз. Ако системата вече разполага с достатъчен капацитет, добавянето на още памет няма задължително да подобри производителността.

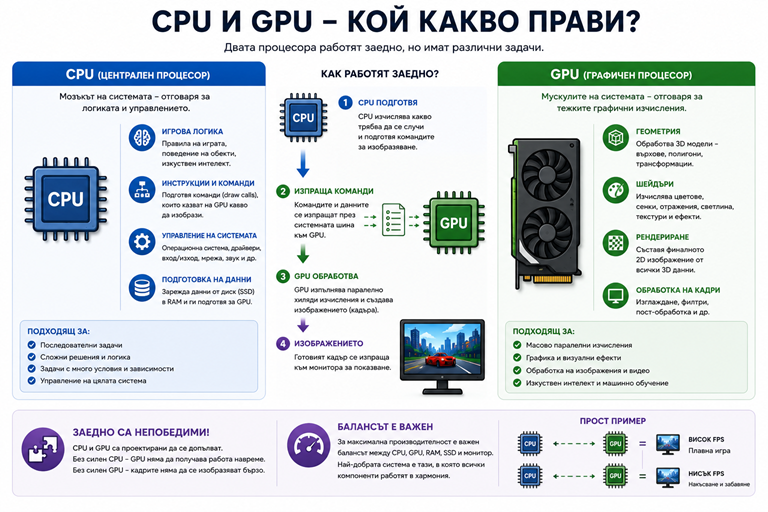

Как CPU комуникира с GPU?

CPU и GPU имат различни роли. Процесорът обработва общата логика, операционната система, игровата логика, AI и подготовката на графични команди.

Видеокартата е специализирана за масивна паралелна обработка и рендериране.

Какво е CPU bottleneck?

Ако GPU може да обработва повече кадри, но CPU не подготвя задачите достатъчно бързо, видеокартата остава недонатоварена.

Bottleneck зависи от играта, резолюцията, настройките, желаните FPS и конкретната сцена.

Pipeline, Superscalar и Out-of-order execution

Pipelining

Докато една инструкция се изпълнява, друга може да се декодира, а трета да бъде извличана. Това наподобява производствена линия.

Superscalar execution

CPU може да започва обработката на повече от една операция в рамките на един цикъл, когато зависимостите и ресурсите позволяват.

Out-of-order execution

Ако една инструкция чака данни, но друга независима инструкция е готова, процесорът може да изпълни готовата операция първо.

Какво е Branch Prediction?

Програмите постоянно вземат решения. За да не чака резултата от всяко условие, CPU прогнозира кой път вероятно ще бъде избран.

Ако прогнозата е правилна, изпълнението продължава ефективно. Ако е грешна, предварително извършената работа се отменя.

Защо процесорът загрява и какво е TDP?

Работата на милиардите транзистори изисква електрическа енергия, част от която се превръща в топлина.

По-високото напрежение, честота и натоварване увеличават топлинното натоварване.

TDP не означава, че CPU винаги консумира точно посочения брой ватове. Реалната консумация зависи от boost поведението, натоварването и ограниченията на платформата.

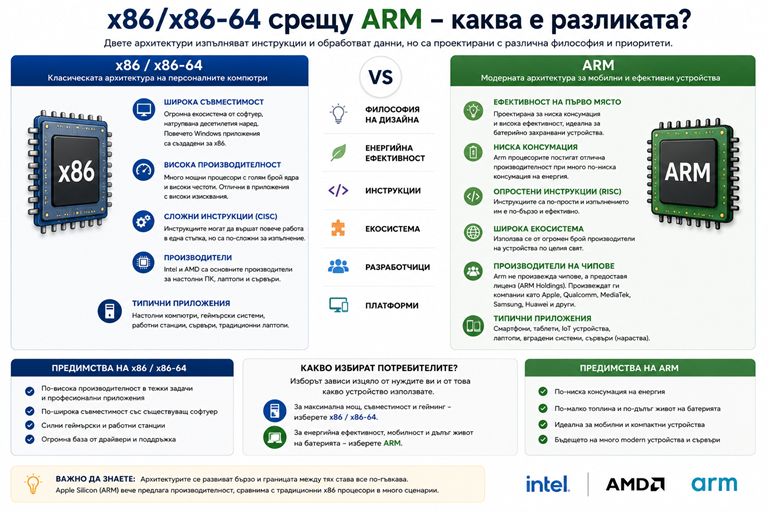

x86 срещу ARM

x86/x86-64 доминират традиционния PC пазар. Основните потребителски производители са Intel и AMD.

ARM е широко използвана при смартфони, таблети, вградени устройства и все повече лаптопи и сървъри.

Не е коректно да се каже просто „ARM е ефективен, а x86 е мощен“. Реалният резултат зависи от микроархитектурата, производствения процес, софтуера и предназначението.

Как да изберем подходящ процесор?

Най-честите заблуди

• „Повече GHz винаги означава по-бърз CPU.“ Не задължително.
• „Повече ядра винаги е по-добре.“ Само ако софтуерът ги използва.
• „16 нишки означава 16 ядра.“ Не.
• „CPU работи постоянно на максималната честота.“ Не.
• „За gaming трябва най-скъпият CPU.“ Не — балансът с GPU е по-важен.

Какво се случва, когато стартирате игра?

1. Операционната система намира файловете на SSD.
2. Необходимите данни се зареждат в RAM.
3. Създават се процес и работни нишки.
4. Scheduler-ът разпределя задачите към ядрата.
5. CPU започва да извлича и изпълнява инструкции.
6. Често използваните данни преминават през кеша.
7. CPU подготвя задачи за GPU.
8. GPU рендерира кадрите.
9. Готовото изображение достига до монитора.

Заключение

Процесорът изпълнява инструкции чрез сложна комбинация от ядра, нишки, кеш памет, pipeline, out-of-order execution, branch prediction и динамично управление на честотите.

Затова числа като 5 GHz, 16 ядра и 32 нишки са само началото. Истинската производителност зависи от това как цялата архитектура използва ресурсите в реални приложения.
